更多一、核心控制参数（四大基石）

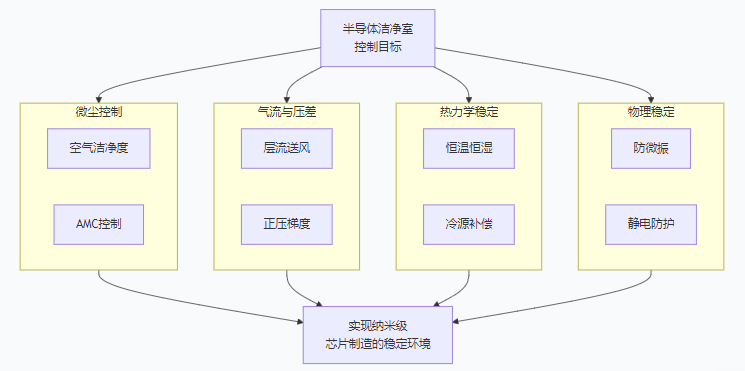

半导体洁净室的稳定运行依赖于对以下四个关键参数的极致控制，其相互关系如下图所示：
半导体洁净室的稳定运行依赖于对以下四个关键参数的极致控制，其相互关系如下图所示：
1.空气洁净度
◆标准：遵循ISO 14644-1标准，先进半导体工艺（如5nm，3nm）通常要求在ISO1级到ISO3级。
◆意味着什么：在1立方英尺的空气中，直径≥0.1微米的粒子数量要少于10个；相比之下，城市空气中有数百万个这样的粒子。
2.温湿度控制
◆温度：控制精度极高，通常为22°C,±0.1°C或更高。
◆原因：温度波动会导致光刻机、硅片等材料的微观热胀冷缩，造成光刻对准偏差。
◆湿度：控制精度通常为45%,±3%RH或更高。
◆原因：防止金属表面腐蚀、防止光刻胶吸水或失水改变其化学性质以及控制静电荷的积累。
3.气流组织与压差
◆气流模式：采用垂直单向流（层流）；空气从天花板FFU高效过滤器均匀向下流动，像活塞一样将污染物推向地板回风口。
◆换气次数（极高）：可达每小时数百次，确保污染物被迅速带走。
◆压力梯度：洁净室对相邻区域保持正压，防止低级别区域的污染物通过门缝侵入。压力从最高级别的核心区向外部走廊、支持区逐级降低。
4.防微振
◆要求（严苛）：光刻机等设备对振动极其敏感，任何微小的振动（来自地铁、道路交通、内部设备）都会导致图形重叠错误。
◆措施：建造独立的巨大混凝土筏基，与建筑主体结构分离；使用空气弹簧隔振器等高级减振平台。
二、关键系统构成
1.空气处理系统
◆FFU：风机过滤单元，是实现单向流的终端设备。
◆AHU：空气处理机组，负责温湿度调节、新风补充和初级过滤。
◆过滤器系统：通常采用三级过滤，既初效过滤器→中效过滤器→HEPA/ULPA高效过滤器。
2.AMC控制
◆定义：AMC是指空气中分子态的气态化学污染物。
◆危害：会在硅片表面形成“分子污垢”，导致器件性能失效。
◆控制方法：在AHU或FFU中增加化学过滤器，针对性吸附酸性、碱性、可凝性、掺杂性气体。
3.静电防护
◆危害：静电会吸附尘埃，甚至击穿脆弱的电路。
◆措施：控制湿度在合适范围；使用防静电材料（地板、墙板、工作服）；安装电离器中和电荷。
4.纯水与大宗气体系统
◆超纯水：用于清洗晶圆，纯度要求达到18.2MΩ·cm。
◆大宗气体：提供高纯度的氮气、氧气、氩气、氦气等，作为工艺气体和环境气源。
半导体洁净室是现代工业制造的巅峰之作，它远不止是“干净的房间”那么简单。其核心目标是为纳米级尺度的芯片制造提供一个近乎完美的受控环境。
广州嘉东提供专业的实验室设计规划，涉及1000+行业案例，规划设计众多行业类型实验室，经验丰富，详情请致电400-052-0378或咨询在线客服。
