更多国内外比较具有权威性的标准规范或手册，对于实验室通（排）风柜控制面风速的数值规定各不相同，但宗旨是一样的，即安全健康、节能和经济性。
本文是嘉东对国内资料进行汇总，并简单加以分析，便于实验室建设中采用合理且合规的参数和产品。
一、JB/T 6412-1999《排风柜》
该标准规定了通（排）风柜的型式、基本参数、尺寸、技术要求、试验方法和检验规则及标志、包装、贮存，标准规定：
通（排）风柜性能参数要求“操作口平均面风速为0.4~0.5m/s”；
面风速试验时，柜门处于最大开启度，柜门最大开启高度为600~800mm，风速平均值为0.4~0.5m/s”；
阻力试验时，保持通（排）风柜面风速为0.4~0.5m/s”;
该标准目前在设备采购中作为基本要求被广泛采纳，但因编制时间太早，亟待升版更新。比如：如果实验过程严格按照该标准规定的工况，面风速应可以达到0.4~0.5m/s，但是当柜门降到25%开启高度时，面风速理论计算上应增加4倍，是否依然能够有效控制有害气体（物）外溢，缺乏规范支撑的试验数据要求。
目前市面上已有旁通型通风柜，通过协调柜门的开度和进风百叶的面积，保证面风速的最小变化率满足要求，该产品的性能参数和产品性能试验标准有待补充进该标准中。
二、JG/T 222-2007《实验室变风量排风柜》
该标准规定了实验室变风量通（排）风柜的 定义、型式、基本参数、尺寸、要求、试验方法和检验规则及标志、包装、运输、贮存，适用于工厂制造的变风量通（排）风柜。标准规定“变风量通（排）风柜的面风速在全开启和部分开启时应控制在0.3m/s~0.5m/s范围内，特殊工艺需求时面风速可由工艺确定。
三、JG/T 385-2012《无风管自净型排风柜》
本标准规定了无风管自净型通（排）风柜的术语和定义、分类和标记、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。标准规定“操作型无风管自净型排放柜的操作孔截面风速应保持于0.4m/s~0.6m/s”。

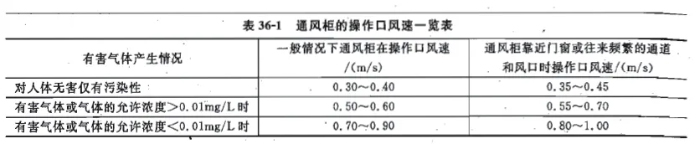

四、《化工工艺设计手册》（第四版，2009）
本标准规范规定，通（排）风柜的最小吸风面风速：对人体无害但有污染物为0.3~0.4m/s，轻、中度危害或有危险有害物为0.4~0.5m/s，极度危害或少量放射性有害物为0.5~0.7m/s，常规按0.5m/s计算。

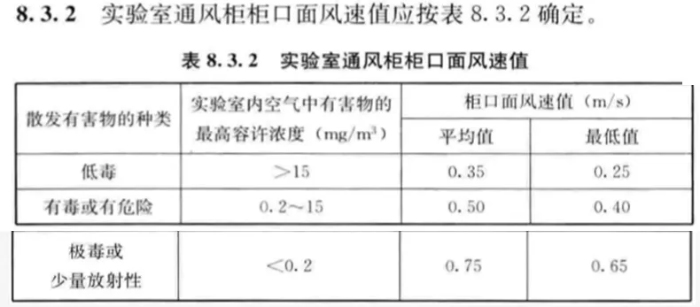

五、JGJ91-2019《科研建筑设计规范》
该规范同《化工工艺设计手册》思路一致，面风速的确定同有害物的种类和散发情况联系在一起。
本文是嘉东对国内资料进行汇总，并简单加以分析，便于实验室建设中采用合理且合规的参数和产品。
一、JB/T 6412-1999《排风柜》
该标准规定了通（排）风柜的型式、基本参数、尺寸、技术要求、试验方法和检验规则及标志、包装、贮存，标准规定：
通（排）风柜性能参数要求“操作口平均面风速为0.4~0.5m/s”；
面风速试验时，柜门处于最大开启度，柜门最大开启高度为600~800mm，风速平均值为0.4~0.5m/s”；
阻力试验时，保持通（排）风柜面风速为0.4~0.5m/s”;
该标准目前在设备采购中作为基本要求被广泛采纳，但因编制时间太早，亟待升版更新。比如：如果实验过程严格按照该标准规定的工况，面风速应可以达到0.4~0.5m/s，但是当柜门降到25%开启高度时，面风速理论计算上应增加4倍，是否依然能够有效控制有害气体（物）外溢，缺乏规范支撑的试验数据要求。
目前市面上已有旁通型通风柜，通过协调柜门的开度和进风百叶的面积，保证面风速的最小变化率满足要求，该产品的性能参数和产品性能试验标准有待补充进该标准中。
二、JG/T 222-2007《实验室变风量排风柜》
该标准规定了实验室变风量通（排）风柜的 定义、型式、基本参数、尺寸、要求、试验方法和检验规则及标志、包装、运输、贮存，适用于工厂制造的变风量通（排）风柜。标准规定“变风量通（排）风柜的面风速在全开启和部分开启时应控制在0.3m/s~0.5m/s范围内，特殊工艺需求时面风速可由工艺确定。
三、JG/T 385-2012《无风管自净型排风柜》
本标准规定了无风管自净型通（排）风柜的术语和定义、分类和标记、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。标准规定“操作型无风管自净型排放柜的操作孔截面风速应保持于0.4m/s~0.6m/s”。
四、《化工工艺设计手册》（第四版，2009）
本标准规范规定，通（排）风柜的最小吸风面风速：对人体无害但有污染物为0.3~0.4m/s，轻、中度危害或有危险有害物为0.4~0.5m/s，极度危害或少量放射性有害物为0.5~0.7m/s，常规按0.5m/s计算。
五、JGJ91-2019《科研建筑设计规范》
该规范同《化工工艺设计手册》思路一致，面风速的确定同有害物的种类和散发情况联系在一起。
六、HG/T20711-2019《化工实验室化验室供暖通风与空气调节设计规范》
规范规定“通（排）风柜操作口的面风速应根据有害物种类、实验操作特点等工艺要求确定，宜采用0.4~0.6m/s，无人操作时不应低于0.3m/s”。
编制过程中参阅国外资料，认为过高的通（排）风柜面风速不仅会浪费能源，并且造成的涡流使站在通（排）风柜前面的操作人员的防护功能更差。而较低的通（排）风柜面风速虽然会节约能源，但对柜前的扰动气流要求和人员的操作规范要求较高，使站在通（排）风柜前面的操作人员的防护功能抗干扰能力差。如果通（排）风柜的位置和实验室的气流组织等均满足要求，且操作活动执行管理规定， 0.4m/s～0.6m/s 的面风速可以使大多数通（排）风柜有效运行；所以采用“宜”来规范大多数情况面风速，同时兼顾工艺的特殊要求。
七、其他
近年新研制的层流风幕补风型通（排）风柜进入工程应用。该产品不是主要通过控制操作口的面风速防止有害气体外溢，而是通过其独特的补风和排风结构，达到有害气体泄漏率为0.00ppm的安全水平，从而也大幅度减小了通风和空调负荷。而目前的国内标准还是以面风速为主要控制手段，该产品的性能参数和产品性能试验标准有待补充进国内标准中。
八、总结
综上所述，通（排）风柜防止有害气体外溢和柜体的结构设计是息息相关的，面风速控制仅是其中一个方面。对于实验室，无论工程人员、使用者，业主，选用通（排）风柜的目的，都是为了使实验项目正常进行的同时，最大程度地保护使用者， 而产品标准是第一道屏障。
针对特殊的工艺要求，如大面风速的通（排）风柜，针对新兴的技术，如层流风幕技术等，我国的标准应与时俱进，需要有对应的性能试验方法和参数要求，我们期待着标准的补充和完善。
